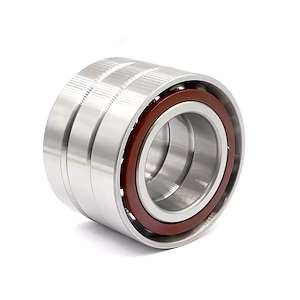

بلبرینگ 7020

بلبرینگ 7020

کدهای مختلف بلبرینگ‌ها در واقع شناسه‌ اعدادی یا حروفی هستند که برای تشخیص نوع، اندازه، ساختار و ویژگی‌های فنی هر بلبرینگ به کار می‌روند. هر عدد یا حرف در کد بلبرینگ معنای مشخصی دارد و با دانستن آن می‌توان فهمید چه نوع بلبرینگی مورد استفاده است بدون اینکه حتی آن را ببینیم.

در ادامه توضیح کامل ساختار این کدها را آورده‌ام:

---

🔹 ۱. ساختار کلی کد بلبرینگ‌ها

کد بلبرینگ معمولاً به شکل زیر است:



·  6203 → کد اصلی شناسایی نوع و اندازه بلبرینگ

·  2RS → پسوند نشان‌دهنده ویژگی خاص (مثل نوع آب‌بندی)

این بخش نشان‌دهنده نوع بلبرینگ و سری طراحی است:

عدد اول و دوم	نوع بلبرینگ	توضیح
60	سری بسیار سبک	برای سرعت بالا و بار کم
62	سری سبک	پرکاربردترین نوع
63	سری متوسط	تحمل بار بیشتر
64	سری سنگین	برای بار زیاد و سرعت کمتر
68 یا 69



62xx، 63xx و 64xx به ترتیب بیان‌گر نوع بلبرینگ شیار عمیق هستند



دو رقم آخر کد (مثلاً 03 در 6203)

این دو عدد بیانگر قطر داخلی بلبرینگ (قطر محور) هستند.

برای اعداد از 04 به بعد، قطر داخلی بلبرینگ به صورت:

• 6203 → 03 × 5 = 15 mm


• 6205 → 05 × 5 = 25 mm


• 6210 → 10 × 5 = 50 mm

اما برای 00 تا 03، باید استثنائات را بدانید:

کد قطر داخلی (mm) 00 10 01 12 02 15 03

لقی (Clearance) بیشتر بین ساچمه‌ها و حلقه‌ها، برای موتورهایی با حرارت بالا NR

دارای شیار و خار نگهدارنده برای جای‌گذاری محوری  K

 سوراخ داخلی مخروطی شکل  N

 دارای شیار در حلقه بیرونی E طراحی تقویت‌شده، مناسب بار زیاد TN / TV قفس بلبرینگ از پلی‌آمید (نایلون) ساخته شده است

این کدها در تمام برندهای بزرگ (SKF، FAG، KOYO، NTN، NACHI، و …) استاندارد جهانی دارند، پس با دانستن کد می‌توان از هر برند مشابه آن را یافت.

کدهای مختلف بلبرینگ‌ها در واقع شناسه‌ اعدادی یا حروفی هستند که برای تشخیص نوع، اندازه، ساختار و ویژگی‌های فنی هر بلبرینگ به کار می‌روند. هر عدد یا حرف در کد بلبرینگ معنای مشخصی دارد و با دانستن آن می‌توان فهمید چه نوع بلبرینگی مورد استفاده است بدون اینکه حتی آن را ببینیم.

در ادامه توضیح کامل ساختار این کدها را آورده‌ام:

🔹 ۱. ساختار کلی کد بلبرینگ‌ها

کد بلبرینگ معمولاً به شکل زیر است:

text

6203 2RS

در این مثال:

    6203 → کد اصلی شناسایی نوع و اندازه بلبرینگ

    2RS → پسوند نشان‌دهنده ویژگی خاص (مثل نوع آب‌بندی)

🔹 ۲. بخش اول کد (مثلاً 62 در 6203)

این بخش نشان‌دهنده نوع بلبرینگ و سری طراحی است:

عدد اول و دوم       نوع بلبرینگ         توضیح

60        سری بسیار سبک   برای سرعت بالا و بار کم

62        سری سبک           پرکاربردترین نوع

63        سری متوسط         تحمل بار بیشتر

64        سری سنگین         برای بار زیاد و سرعت کمتر

68 یا 69             سری فوق سبک     در موتورهای دقیق یا ابزارها

62xx، 63xx و 64xx به ترتیب بیان‌گر نوع بلبرینگ شیار عمیق هستند

🔹 ۳. دو رقم آخر کد (مثلاً 03 در 6203)

این دو عدد بیانگر قطر داخلی بلبرینگ (قطر محور) هستند.

برای اعداد از 04 به بعد، قطر داخلی بلبرینگ به صورت:

text

قطر داخلی = دو رقم آخر × 5 mm

به‌عنوان مثال:

    6203 → 03 × 5 = 15 mm

    6205 → 05 × 5 = 25 mm

    6210 → 10 × 5 = 50 mm

اما برای 00 تا 03، باید استثنائات را بدانید:

کد         قطر داخلی (mm)

00        10

01        12

02        15

03        17

🔹 ۴. پسوندها (مثل 2RS، ZZ، C3 و غیره)

پسوندها ویژگی‌های خاص بلبرینگ را نشان می‌دهند:

پسوند      معنا

ZZ           دو طرف بلبرینگ دارای درپوش فلزی است (ضد گرد و غبار)

2RS        دو طرف دارای درزگیر لاستیکی (ضد آب و خاک)

RS           فقط یک طرف لاستیکی است

Z              فقط یک طرف فلزی است

C3           لقی (Clearance) بیشتر بین ساچمه‌ها و حلقه‌ها، برای موتورهایی با حرارت بالا

NR          دارای شیار و خار نگهدارنده برای جای‌گذاری محوری

K             سوراخ داخلی مخروطی شکل

N             دارای شیار در حلقه بیرونی

E              طراحی تقویت‌شده، مناسب بار زیاد

TN / TV قفس بلبرینگ از پلی‌آمید (نایلون) ساخته شده است

🔹 ۵. نمونه‌های کامل برای مقایسه

کد بلبرینگ           توضیح کامل

6203 ZZ                سری سبک، قطر داخلی 17mm، دو درپوش فلزی

6305 2RS C3       سری متوسط، قطر داخلی 25mm، دو درزگیر لاستیکی، فاصله C3 برای گرمای بالا

6802    سری فوق‌سبک، قطر داخلی 15mm، برای دستگاه‌های دقیق

6410    سری سنگین، قطر داخلی 50mm، برای بار بالا

🔹 ۶. نکته نهایی

این کدها در تمام برندهای بزرگ (SKF، FAG، KOYO، NTN، NACHI، و …) استاندارد جهانی دارند، پس با دانستن کد می‌توان از هر برند مشابه آن را یافت.

آیا مایل هستی در گام بعد، جدولی از پرکاربردترین کدهای بلبرینگ در صنایع ایرانی (مثلاً موتورهای صنعتی و خودرو) هم برایت بنویسم تا مرجع سریع داشته باشی؟

یه مقدار توضیحش کتالی تر بده

حتماً ✅ — این نسخه خلاصه و فشرده‌ی توضیحات مربوط به کدهای بلبرینگ است تا سریع و کاربردی بتوانی مفاهیم را به خاطر بسپری:

🧩 ساختار کلی کد بلبرینگ‌ها

کد بلبرینگ معمولاً مثل زیر است:

text

6203 2RS

در این کد:

    6203 → نوع و اندازه بلبرینگ

    2RS → نوع آب‌بندی یا ویژگی اضافی

🔹 بخش عددی اصلی (مثل 6203)

1. دو رقم اول (مثلاً 62)

نشانه سری بلبرینگ و نوع طراحی هستند:

سری      ویژگی

60        فوق‌سبک، برای بار کم

62        سبک، پرکاربرد و متعادل

63        متوسط، تحمل بار بیشتر

64        سنگین، برای بار زیاد و سرعت کمتر

68–69 فوق‌سبک و دقیق، برای ابزارها و موتورهای کوچک

2. دو رقم آخر (مثلاً 03)

نشانه قطر داخلی بلبرینگ هستند:

کد         قطر داخلی (میلی‌متر)

00        10

01        12

02        15

03        17

04 به بعد            عدد × 5 → مثلاً 6205 = قطر 25 میلی‌متر

🔹 پسوندها (علائم آخر کد)

پسوند      معنا

Z              یک طرف درپوش فلزی

ZZ           دو طرف فلزی، ضد گرد و غبار

RS           یک طرف لاستیکی

2RS        دو طرف لاستیکی، ضد آب و گرد و خاک

C3           فاصله داخلی بیشتر، مناسب گرمای بالا

N             شیار روی حلقه بیرونی

NR          شیار و خار نگهدارنده

K             سوراخ مخروطی

E              طراحی تقویت‌شده برای بار زیاد

TN / TV قفسه نایلونی سبک

🔹 مثال‌های سریع و پرکاربرد

کد بلبرینگ           توضیح

6203 ZZ                سری سبک، قطر 17mm، دو درپوش فلزی

6305 2RS C3       سری متوسط، قطر 25mm، دو درزگیر لاستیکی، فاصله زیاد

6802    فوق‌سبک، قطر 15mm، برای دستگاه دقیق

6410    سنگین، قطر 50mm، مناسب بار زیاد

✅ خلاصه نهایی:

    دو رقم اول = نوع و تحمل بار

    دو رقم آخر = قطر محور (ضرب‌در ۵ میلی‌متر از عدد ۰۴ به بالا)

    پسوندها = آب‌بندی، جنس قفسه، فاصله داخلی و ویژگی‌های خاص

این جدول در عمل به تو کمک می‌کند فقط با نگاه به کد، نوع و کاربرد بلبرینگ را سریع تشخیص دهی (مثل زبان استاندارد جهانی برای همه برندها).

توضیح جدولی نه توضیح متنی

حتماً ✅ — در پایین، توضیحات کامل ولی خلاصه‌شده در قالب جدول متنی آورده شده است تا همه‌ی اجزای کد بلبرینگ را یک‌جا و منظم ببینی:

🧩 جدول معنی اجزای کد بلبرینگ‌ها

بخش      مثال       معنا یا کاربرد        توضیح مختصر

سری (دو رقم اول) 60        فوق‌سبک برای دستگاه‌ها و ابزار دقیق، سرعت زیاد و بار کم

62        سبک      پرکاربردترین نوع بلبرینگ، ترکیب تعادل وزن و بار

63        متوسط    تحمل بار نسبتاً زیاد، دوام بیشتر

64        سنگین    برای بارهای سنگین و سرعت کمتر

68 / 69 فوق‌سبک مناسب موتورهای الکتریکی کوچک

اندازه (دو رقم آخر)             00        قطر داخلی 10 میلی‌متر        استثناها: 00=10، 01=12، 02=15، 03=17

04 به بعد            عدد × 5 میلی‌متر   مثلاً 6205 → قطر داخلی 25 میلی‌متر

پسوندها (حروف آخر)          Z              یک درپوش فلزی   محافظت در برابر گرد و غبار از یک سمت

ZZ           دو درپوش فلزی     بسته‌بودن دو سمت، ضد گرد و غبار

RS           یک درزگیر لاستیکی           محافظت از یک سمت در برابر رطوبت و آلودگی

2RS        دو درزگیر لاستیکی            ضد آب و ضد گرد و خاک از هر دو سمت

C3           لقی بیشتر             مناسب دما و سرعت بالا (موتورهای الکتریکی)

N             دارای شیار در حلقه بیرونی   برای نصب با خار نگهدارنده

NR          شیار و خار نگهدارنده          نصب محکم‌تر در محل

K             سوراخ داخلی مخروطی        برای محورهای مخروطی شکل

E              طراحی تقویت‌شده   ظرفیت بار بیشتر نسبت به طراحی معمول

TN / TV قفس نایلونی          سبک‌تر، بی‌صدا و مقاوم در برابر سایش

🧠 مثال‌های ترکیبی

کد بلبرینگ           قطر داخلی (mm)   ویژگی‌ها کاربرد معمول

6203 ZZ                17           دو طرف فلزی       موتورهای الکتریکی کوچک

6305 2RS C3       25           دو درزگیر لاستیکی، لقی بیشتر           پمپ‌ها و دستگاه‌های صنعتی

6802    15        طراحی فوق‌سبک   تجهیزات دقیق یا پرسرعت

6410    50        نوع سنگین           ماشین‌آلات بزرگ، فشار زیاد
